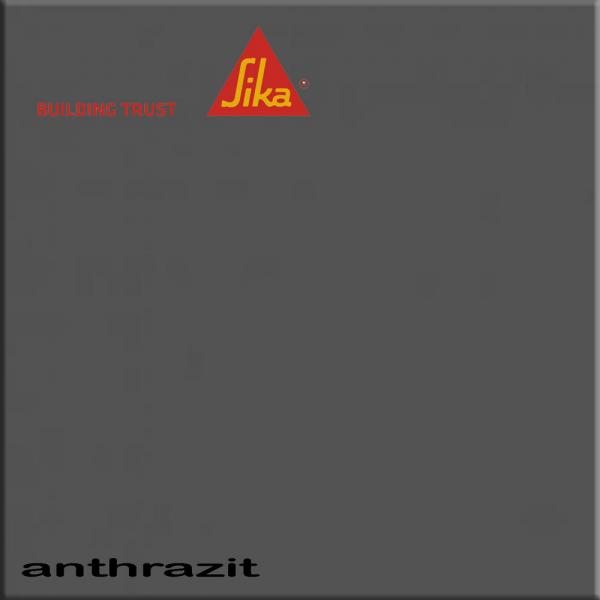

Schwimmbadfolie Sikaplan® WP 3150-16 R 2,05m x 25m x 1,6mm 51,25m² schiefergrau

Schwimmbäder
Allgemeines/Anforderungen
Sika arbeitet seit über 40 Jahren erfolgreich im Abdichtungssegment Schwimmbad. Von hier aus wurde auch innovativ das erste PVC-PAbdichtungssystem erfolgreich auf den Markt gebracht.
Mit der neu entwickelten Dichtungsbahn Sikaplan® WP 3150-16 R/RE bieten wir eine leistungsfähige Grundlage für die Schwimmbeckenabdichtung in Frei- und Hallenbädern. Eine Besonderheit der Sikaplan® WP 3150-16 R/RE ist die Verstärkung der Dichtungsbahn mit neuem Synthesegewebe und einer höheren Materialdicke von 1,6mm. Sikaplan® WP 3150-16 R/RE ist nach der Konstruktionsnorm DIN 18195 (Bauwerksabdichtungen) anwendbar und ist nach der Produktnorm 13967 CE zertifiziert. Mit der Sikaplan® Dichtungsbahn WP 3150-16 R/RE werden Planern, Bauherren und Anwendern Produkte in die Hand gegeben, welche ihnen ermöglichen Schwimmbecken wirtschaftlich sowie optisch anspruchsvoll auszukleiden. Therapeutisch bzw. medizinisch genutzte Bäder sowie Wellenbäder bedürfen einer gesonderten Anfrage und Freigabe.
Folgenden Anforderungen hat die Abdichtung zu genügen
- Die Abdichtung muss widerstandsfähig gegenüber den zu erwartenden Beanspruchungen sein und sie sollte während der Einbau- und Gebrauchsphase eine dauerhafte Wasserdichtigkeit gewährleisten.
- Die Abdichtung muss einfach und wirtschaftlich einzubauen sein.
- Die fertig verlegte Abdichtung muss ästhetischen Bedürfnissen gerecht werden.
- Die Kunststoffdichtungsbahn soll reinigungsund unterhaltsfreundlich sein.
Diese Kriterien wurden bei der Entwicklung der Sikaplan® WP 3150-16 R/RE Schwimmbecken- Abdichtungen zu Grunde gelegt und werden Sie während dem Einbau sowie in der Nutzungsphase überzeugen.
Sikaplan® WP 3150-16 R/RE hat eine hohe Witterungsstabilität und verrottet nicht. Sie weist eine gute chemische Beständigkeit auf und istdauertemperaturbeständig bis +32°C Wassertemperatur.
Planung
Für die Realisierung von funktionstüchtigen Schwimmbecken sind folgende Voraussetzungen einzuhalten:
- Sorgfältige Planung (inkl. Detailpläne)
- Frühzeitige System- und Materialwahl
- Detailliertes Leistungsverzeichnis
- Koordination und Überwachung der Arbeitsausführung
- Jährliche Unterhalts- und Reinigungsarbeiten Schwimmbecken-Abdichtungen sollen von Fachleuten geplant und durch spezialisierte Abdichtungsunternehmen eingebaut werden. So stellen Sie sicher, dass Sie eine Anlage erhalten, die Ihnen jahrelang Freude bereitet.
Das Sika Abdichtungssystem für Schwimmbecken beinhaltet folgende Komponenten:
- Abdichtungsträger (tragende Beckenkonstruktion
bestehend oder Neubau)
- Druckfreie Entlastung
- Ausgleichs- und Drainageschicht
- Kunststoffdichtungsbahn Sikaplan® WP
- Anschlüsse für die Armaturen
- Randabschlüsse
Normen und Richtlinien - DIN 18195 (Bauwerksabdichtungen)
- DIN 19643 (Aufbereitung und Desinfektion von Schwimm und Badebeckenwasser)
- KOK Richtlinien (Richtlinien im Bäderbau)
- DIN 1055 (Lastenannahmen für Bauten)
- DIN 4108 (Wärmeschutz im Hochbau)
- KSW Empfehlung (Kunststoffmaterialien im Schwimm- und Badebereich)
- DIN 51097 (rutschhemmende Eigenschaften im Nass- und Barfußbereich)
Systemhinweise
Abdichtungsträger Die tragende Beckenkonstruktion muss dem Wasserdruck statisch soweit genügen, dass die Schwimmbeckenabdichtung nicht infolge von Verformungen und Setzungen beschädigt wird. Der Untergrund muss sauber und eben sein. Mögliche Unebenheiten oder Fugen sind vorgängig auszuebnen und eventuell mehrfach zu spachteln.
Bei kritischen Untergründen (z.B. Polyesterharzbecken oder Butykautschukanstriche) sind Trennlagen einzuplanen.
Druckfreie Entlastung
Um mögliches, hinter die Abdichtung gelangendes Wasser (Kondenswasser) abzuleiten, muss eine druckfreie Entlastung erstellt werden. Die Entlastungsbohrungen (Durchmesser mind.20 mm) sollen je nach Beckengrösse mehrmals angeordnet und im Bereich der Beckenentleerung bzw. am tiefsten Punkt der Beckensohle angeordnet werden. Im Bereich von Grundwasser sind objektspezifisch spezielle Vorkehrungen zu treffen. Stehendes Wasser, welches nicht abgeleitet wird, kann Schwefelgase erzeugen, die durch die Kunststoffdichtungsbahn hindurch diffundieren.Diese Gase können mit Metallen im Wasser zu dunklen Metallsulfiden reagieren, die sich auf der Oberfläche der Abdichtung ablagern. Metalle können durch die Wasseraufbereitung oder durch Metallleitungen ins Schwimmbeckenwasser gelangen.
Ausgleichs- und Drainageschicht
Der zum Einsatz gelangende, weiße Polyestervlies (Sikaplan® W Felt 300 PES) weist ein Flächengewicht von 300 g/m2 auf. Es gleicht kleine Unebenheiten aus und schützt die Kunststoffdichtungsbahn vor mechanischen Beschädigungen.
Die Ausgleichs- und Drainageschicht ersetzt jedoch nicht die oben umschriebene Untergrundvorbereitung. Durch die Drainagefähigkeit des Sikaplan® W Felt 300 PES wird mögliches Kondenswasser zum tiefsten Punkt, zur druckfreien Entlastung geleitet.
Das Sikaplan® W Felt 300 PES wird direkt auf die vorbehandelte Beckenkonstruktion verlegt und mit Sikaplan® C 733 auf den Untergrund geklebt. Aus ästhetischen Gründen wird das Vlies stumpf gestoßen und nicht überlappt verlegt.
Verlegesystem mit Hohlkehle
 Sikaplan® WP wird in einzelnen Bahnen lose auf die Ausgleichsschicht verlegt, 8 cm überlappt und mittels Heißluft thermisch verschweißt.Schweißnähte sind mit PVC Paste zu sichern.Die Einteilung der Kunststoffdichtungsbahnen ist so zu planen, dass möglichst wenige Schweißnähte entstehen. Im Normalfall wird die Abdichtung zuerst an die Wändflächen montiert. Danach werden die horizontalen Flächen verlegt und die Wandabdichtung auf die Bodenfläche aufgeschweißt. Beim Übergang Boden/Wand ist ein Radius von 2–3 cm (Vorspann) einzuhalten. Durch den zunehmenden Wasserdruck bei der Befüllung wird die Abdichtung an den Untergrund gedrückt und somit auch gespannt.
Die Bodenabdichtung sollte im Randbereich mit Hasko Hammerschlagnieten im Abstand von 30 cm befestigt werden. Bei Kanten, Kehlen und zur Zwischenfixierung wird die Kunststoffdichtungsbahn an zuvor installierte Verbundbleche geschweißt bzw. geheftet. Die Verbundbleche werden mit ca. 2 mm Fuge verlegt und  mit rostfreien Nageldübeln befestigt. Die Nageldübel sind bündig im Blechstreifen zu versenken, damit die Nägelköpfe beim Aufschweißen der Kunststoffdichtungsbahn sich nicht abzeichnen. Es ist darauf zu achten, dass die Kunststoffdichtungsbahn nicht von scharfen Kanten und Ecken beschädigt werden kann. Ist aus technischen Gründen ein Verkleben der Kunststoffdichtungsbahn erforderlich, wird der Kontaktklebstoff Sikaplan C 733 als Montagehilfe eingesetzt.
Systemhinweise
Lagerung
Sikaplan® WP 3150-16 R/RE ist auf der Baustelle vor Witterungseinflüssen zu schützen. Bei trocken gelagerten und sauberen Dichtungsbahnen lässt sich die Nahtvorbereitung auf ein Minimum beschränken.
Anschlüsse für die Armaturen
Besondere Beachtung ist der einwandfreien Eindichtung aller Durchführungen (Düsen, Skimmer, Halterungen usw.) zu schenken. Sämtliche Anschlüsse müssen mit rostfreien, Los-/Festflanschen ausgeführt werden (länderspezifische Normen oder Richtlinien, z.B. DIN 18195 sind zu berücksichtigen). Der Festflansch muss bündig im Beton eingebaut sein, damit ein ebener, wasserdichter Anschluss ausgeführt werden kann.
Randabschlüsse
Randabschlüsse werden mit Sikaplan® WP Verbundblechen ausgeführt. Je nach Abschlussdetail werden die Bleche entsprechend gekanntet und an der Beckenkonstruktion hinterlaufsicher befestigt. Durch Überschweißen der Verbundblechstreifen mit der Sikaplan® WP Kunststoffdichtungsbahn sowie dem Aufbringen einer elastischen Kittfuge aus schwimmbadtauglichen Silikon wird der Randabschluss fertig gestellt.
Rutschsicherheit
Trittflächen von Treppen und Standstufen werden zur Erhöhung der Rutschsicherheit mit Sikaplan® WP 3150-16 RE ausgebildet. Bodenflächen von Nichtschwimmer-Becken oder ähnliche sind mit Sikaplan® WP 3150-16 RE abzudichten. Die maximale Neigung soll 10 % nicht übersteigen. Weitere Hinweise siehe unter www.baederportal.com, Rubrik „Richtlinien für den Bäderbau“ (KOK-Richtlinie)
Reinigung des Bauwerks
Schlussreinigung: Nach vollendeter Arbeit ist die gesamte Abdichtungsfläche mit Wasser und Schwamm oder Lappen sauber zu reinigen. Vor der Erstbefüllung ist die Abdichtung mit im Fachhandel erhältlichem, für PVC-P Abdichtungen geeignetem Desinfektionsmittel nach Vorgaben des Herstellers, zu behandeln.
Unsachgemäße Pflege und Desinfektion der Abdichtung kann zu bakteriellem Befall führen. So entstandene optische Veränderungen sind kein Grund zu Beanstandung. Bitte beachten Sie die Pflege- und Betriebsanleitung für Sikaplan Schwimmbadabdichtungen.
Allgemeine Verarbeitungshinweise
Detaillierte Hinweise zur Verarbeitung sind dem Leitfaden für PVC Sikaplan® WP Dichtungsbahnen zu entnehmen.Probeschweißungen sind täglich durchzuführen, um die exakten Schweißparameter zu ermitteln.
Hilfs- und Maßlinien sind möglichst mit weichem Bleistift anzuzeichnen und immer vor dem Verschweißen zu entfernen. Wasserfeste Filzstifte und Kugelschreiber sind nicht geeignet. Als Schlagschnurfarbe wird eine helle Farbe empfohlen. Schwarze Schuhsohlen, schwarze Kabel oder sonstige Gegenstände, die Abfärbungen auf der Kunststoffdichtungsbahn hinterlassen, sind zu vermeiden. Beim Verlegen der Kunststoffdichtungsbahnen ist darauf zu achten, dass keine Knicke entstehen.
Übersicht Produktprogramm/Zubehör
Sikaplan® WP 3150-16 R
 - Schwimmbadabdichtung 1,6 mm dick
- Farben: beige, grün, adriablau, hellblau, weiß
- Rollenabmessungen: 1,65 x 25 m und 2,05 x 25 m
Sikaplan® WP 3150-16 RE
- Schwimmbadabdichtung 1,6 mm dick mit rutschhemmender Oberfläche
- Farben: beige, adriablau, hellblau, weiß, grün
- Rollenabmessungen: 1,65 x 10 m
Sikaplan® WP laminated metal blue
- kunststoffbeschichtetes Verbundblech adriablau
- Tafelware: 1 x 2 m
- Colis: 2 x 300 m
Sikaplan® WP laminated metal inox blue
- kunststoffbeschichtetes Edelstahlverbundblech adriablau
- Tafelware 2 x 1 m
Sikaplan® WP 3100-14C Black lane Marker
- Tauchstreifen, schwarz, 1,4 mm dick
- Abmessungen: 0,25 x 50 m
Sikaplan® W Felt 300 PES
- biozid ausgerüsteter Polyesterfilz, 300 g Flächengewicht
- Abmessungen: 2,2 x 50 m
Sikaplan® C 733
- Kontaktkleber für Filze und Sikaplan WP 3100R/RE
- Gebinde a 5 und 21 kg
Sikaplan® CV 705/733
- Verdünner und Reiniger für Sikaplan® C 733
- Gebinde a 4 l
Sikagard® SB
- antimikrobielle Lösung zur Untergrundbehandlung
- Produktangaben und Anwendung sind dem Produktdatenblatt zu entnehmen
Sikaplan® PVC Lösung
- Versiegelung der Schweißnähte
- Gebinde a 1 l
- Farben: beige, grün, adriablau, hellblau, weiß
Sikaplan® PE Spritzflasche - Spritzflasche für PVC Lösung
Sikaplan® Cleaner L 100
- Nahtreiniger
- Gebinde a 5 l
Sikaplan® Hasko Hammerschlagniete
- 4,8 x 26 mm
- Karton a 200 Stk.
Sarnafil® Nahtvorbereitung Set
- 150 Stk. Reinigungstücher, 100 Stk. PE Einmalhandschuhe"
